磐諾A91應用--液化氣分析



一儀器設計總說明

該儀器基于常州磐諾儀器有限公司A91氣相色譜儀，根據石油液化氣分析項目中各樣品的組成和檢測要求進行配置，能夠滿足分析項目的要求和分析頻次，同時進行儀器配置的優化處理，能夠大限度的提高儀器使用率，能夠保證樣品分析工作的持續性和可靠性。

二 A91氣相色譜儀在方案中的應用優勢

2.1主要特點：

全套電子自動化流量控制

網絡化數據通訊及遠程控制系統

行業領先的檢測器設計

全部漢化的鍵盤和軟件操作界面

獨創的電源分配管理分流器

苛刻的環境測試（高溫高濕）

精密的程序升溫爐膛溫度控制

極高的分析結果重復精度

強大的自檢及報錯功能

可實現序列自動運行

各種閥配置滿足氣體分析

微氣路切割技術實現多位色譜及反吹功能

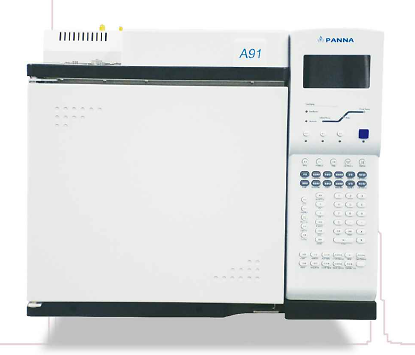

2.2  A91氣相色譜儀外觀圖

圖1 ：A91氣相色譜儀外觀圖

三 分析方案

3.1石油液化氣分析方案

3.1.1方案測定組分和范圍

測定成分和測定范圍

測定成分	測定范圍
CH4	1ppm—100%
C2H6	1ppm—100%
C2H4	1ppm—100%
C3H8	1ppm—100%
C3H6	1ppm—100%
i-C4H10	1ppm—100%
n- C4H10	1ppm—100%
i-C4H8	1ppm—100%
n- C4H8	1ppm—100%
c-C4H8	1ppm—100%
t- C4H8	1ppm—100%
1,3-丁二烯	1ppm—100%
i-C5H12	1ppm—100%
n- C5H12	1ppm—100%
C6+	1ppm—100%

3.1.2方案流程和說明

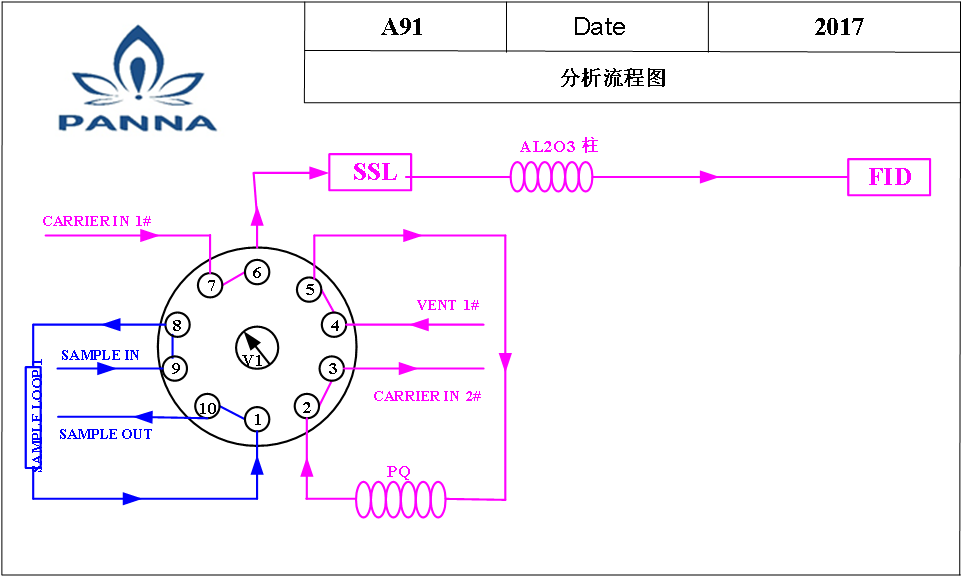

圖2 石油液化氣分析流程圖

本系統有一個帶反吹功能十通閥，分流不分流進樣口，一根毛細管柱、一個填充柱和一個氫火焰器組成。

3.1.3分析過程

本流程圖處于初始狀態，樣品經閥V1定量管吹掃干凈后，閥V1從狀態OFF切換到ON，載氣1將定量管1中樣品帶入分流不分流進樣口中，進入專用毛細管柱中分離，經測器F FID分析，V1關閉，反吹掉不需要的組分，分析結束。

3.1.4方案優點

精密的電子流量控制系統和精密柱箱升溫系統保證樣品程序升溫時的重復性和穩定性

2 采用一次進樣分析得到所有組分的含量，采用外標法分析，數據準確。

3 帶吹掃十通閥能夠防止空氣中氧氣和氮氣的滲透，減少這些組分的干擾，還能反吹掉一些不用的氣體。
